Nom: | Machine CKI6140 de tour de commande numérique par ordinateur de couche horizontale | Axe: | Vitesse variable |
---|---|---|---|
Tête d'axe: | A2-6 | Par le trou d'axe: | 70mm |
voyage d'axe des abscisses: | 6 m/min | voyage d'axe de z: | 8 m/min |
Diamètre de douille: | 65mm | Voyage de douille: | 120mm |
Surligner: | Commande numérique par ordinateur tournant la machine centrale,Machine de commande numérique par ordinateur de tour |

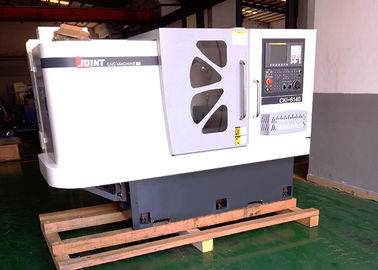

machine traversante CKI6140 de tour de commande numérique par ordinateur de lit de Flant de trou d'axe de 70mm avec la contre-pointe
Détails rapides :
1. Adoptez la structure intégrale de lit. Les hautes eaux maintenant le bord rendent la rigidité de la machine-outil entière très bonne et la machine-outil a une représentation imperméable forte.
2. Le trou traversant de l'axe principal est grimpé jusqu'à 70mm.
3. L'axe principal est imperméabilisé de trois manières. Tous les axes principaux sont équilibrés. Ceci rend la rigidité de l'axe principal très bonne. L'axe ne secoue pas et la finition de pièce est très bonne. L'axe principal n'entre pas dans l'eau et la stabilité de l'axe principal est très stable. c'est bon.
4. Par une largeur plus large du rail de guide est 340mm, élargi et épaissi grandes palettes, les palettes sont mangées sur les rails de guide double-triangulaires, et le dessous des palettes sont combinés avec les rails de guide avec une plaque de pression de type panneau intégrée avant et après, de sorte que les palettes soient très rigides.
5. usinez les palettes, toutes les bandes en plastique, une meilleure résistance à l'usure.
6. Le corps entier de lit est équipé de la tôle entièrement incluse, avec l'excellente représentation imperméable et le retrait commode de puce.
Avantage de produit
1. adoptant le système de la commande numérique par ordinateur 980TDI, en plus de l'interface RS-232 traditionnelle, elle soutient la transmission de disque d'U, accélérant la vitesse de transmission de programme. L'opération est également plus commode.
2. Le moteur servo adopte un nombre large de moteurs, qui a les caractéristiques du grand couple et de la réponse rapide.
3. les rails de guide et les vis de boule adoptent un système de lubrification automatique centralisé, qui peut périodiquement et quantitativement injecter l'huile à chaque pièce de lubrification pour assurer la lubrification uniforme de chaque surface mobile, effectivement réduisant la résistance de friction, améliorant l'exactitude de mouvement, et assurant l'utilisation des rails de guide et des vis de boule. la vie.
4. La machine-outil adopte la protection plein-fermée pour assurer la sécurité personnelle des travailleurs pendant le processus, et les puces de liquide réfrigérant et de fer dans le processus sans risque et entièrement sont récupérées pour assurer le lieu de travail propre et rangé.
Spécifications de la machine CKI6140 de tour de commande numérique par ordinateur de couche horizontale
Article | Unité | CKI6140 |
Oscillation maximum au-dessus de table | millimètre | 420 |
Diamètre maximum d'oscillation au-dessus de chariot | millimètre | 230 |
Tête d'axe | A2-6 | |
Longueur de traitement maximum | millimètre | 750 |
Voyage d'axe des abscisses | millimètre | 295 |
Voyage d'axe de Z | millimètre | 750 |
Axe par le diamètre de trou | millimètre | 70 |
Moteur d'axe | kilowatt | 5,5 |
Vitesse de rotation d'axe | T/MN | 50-2800 |
Type de connexion de moteur servo | Liaison directe | |
Alimentation rapide d'axe des abscisses | m/min | 6 |
Alimentation rapide d'axe de Z | m/min | 8 |
Width*height d'outil | millimètre | 25*25 |
Taille centrale de tourelle | millimètre | ≤115 |
Diameter*travel d'axe de contre-pointe | millimètre | φ65*120 |
Chandelle de contre-pointe | MT4 | |
Positionnement de l'exactitude | millimètre | 0,01 |
Puissance | kw/h | 9 |
Dimension | millimètre | 2385*1200*1800 |
Poids net | kilogramme | 1600 |
Accessoires standard :
Système de contrôleur de GSK 980TDi, moteur servo et entraînement
Système de fluide de coupe
Lumière fonctionnante
Axe
Système de lubrification automatique
Couverture de machine
Unité d'opération
4 mandrin électronique de la mâchoire de position turret+3
Patin de mise à niveau
Contre-pointe manuelle
Outils et boîte à outils
Documents techniques
Accessoires facultatifs :
mandrin hydraulique de 3 mâchoires
Barre d'alimentation automatique
