Détails sur le produit:
Conditions de paiement et expédition:
|
Taille de Tableau: | 3000*2300mm | Voyage: | 3000*2700*1000mm |
---|---|---|---|
Largeur de portique: | 3000mm | Diatance entre l'axe et la chandelle: | 260-1260mm |
Moteur: | 30kw | Positionnement de l'exactitude: | 0.01mm |
Surligner: | fraiseuses de commande numérique par ordinateur de double colonne,Type fraiseuse de portique |

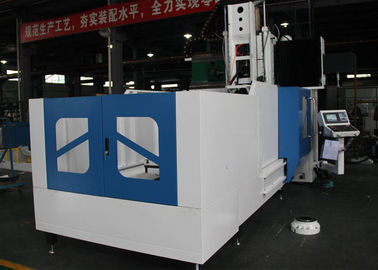

Embrayez le type de portique de la tête 1000mm centre d'usinage de commande numérique par ordinateur avec la tête de fraisage de haute qualité BTMC1302 de Taïwan
Caractéristique du produit
1. type structure de portique de cadre.
2. adopte la conception modulaire, faite beaucoup le type différent en optimisé
3. L'axe de Z est système de manière stratifié de glissière.
4. rencontrez le client différent traitant les besoins et des equirments rapides de deliveryr
5. suites de haute qualité et traitement de pièces de haute précision
6. Sable de haute qualité de résine casted.
Étendue des applications large
1. enfermez dans une boîte la structure principale d'axe, le renforcement interne des muscles et les os
2. Pourrait équipé de la boîte de réducteur de vitesse de ZF, qui de la marque célèbre allemande.
3. roulement à billes du nsk p4 de biseau superbe japonais de précision et long appui d'envergure
4. Peut être équipé du type tête le fraisage de liaison directe
5. A pu être équipé de Taïwan tête le fraisage d'ange de 90 degrés
6. axe de grande vitesse, qui pourrait réaliser la coupe élevée de vitesse de rotation.
Spécifications de type centre d'usinage de portique de commande numérique par ordinateur
Modèle | BTMC2503 |
Taille de Tableau | 3000*2300mm |
Voyage des aixs X | 3000mm |
Voyage d'axe des ordonnées | 2700mm |
Voyage d'axe de Z | 1000mm |
Largeur de portique | 2700mm |
Distance entre l'axe et la table | 260-1260mm |
Vitesse de rotation d'axe | 6000rpm |
Chandelle d'axe | BT50 |
Moteur d'axe |
30kw |
Table de travail Tslot | 7-22*125 |
Alimentation rapide d'axe des abscisses | 12 |
Alimentation rapide d'axe des ordonnées | 12 |
Alimentation rapide d'axe de Z | 12 |
Coupure de l'alimentation | 8 |
Positionnement de l'exactitude | 0.01mm/min |
Unité mobile de Min.set | 0.001mm |
Poids net | 45000kgs |
Charge maximum de table | 10000kgs |
Dimension | 9200*5000*4800mm |
Configuration standard
1. Système de FANUC
2. Exchaner de la chaleur dans l'armoire de commande électrique
3. Dispositif de refroidissement de réservoir d'eau
4. Générateur d'impulsion manuel
5. Dispositif automatique de lubrification
6. Lampe de Workong
7. Dispositif de couverture externe
8. lampe d'avertissement de Trois-couleur
9. Dispositif de soufflement d'axe
10. Interface standard de la sortie RS-232
pistolet pneumatique 11.Handle
12. Affichage à cristaux liquides
13. Arme à feu d'eau
14. Outil et boîte à outils
15. Armoire de commande électrique
16. Manuel d'exploitation
17. Transformateur
Configuration facultative
1. Système de Mitsubishi
2. ATC (manipulateur)
3. Dispositif de refroidissement à l'huile d'axe
4. L'eau par le dispositif de centre d'axe
5. Type séparateur de disque de la huile-eau
6. Table de travail de rotation de commande numérique par ordinateur (le 4ème axe)
7. Climatiseur dans l'armoire de commande électrique
8. échelle optique plein-incluse détectant le système
9. Système measuting de longueur automatique d'outil
10. Tête à angle droit de manuel/Semi*autoatic
12. Réducteur de transmission de ZF
Personne à contacter: sales
